INA

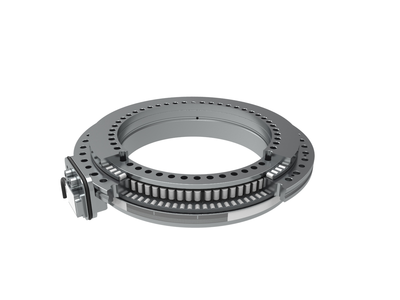

Cuscinetto a rulli asso-radiali
Cuscinetto a rulli asso-radiali
Tipo Cuscinetti a rullini
Dimensioni
Ø 180 × 280 × 0 mm
d180Ø foro (mm)
×
D280Ø esterno (mm)
×
B0Larghezza (mm)
Richiesta offerta
Specifiche tecniche
| Diametro del foro | 7,087 in |
| Diamentro del foro, tolleranza superiore | 0 in |
| Tolleranza inferiore del diametro del foro | -0,001 in |
| Diametro esterno | 11,024 in |
| Diametro esterno, tolleranza superiore | 0 in |
| Tolleranza inferiore del diametro esterno | -0,001 in |
| Altezza | 1,969 in |
| Coefficiente di carico dinamico, radiale | 22.482,014 lbf |
| Coefficiente di carico statico, radiale | 44.964,029 lbf |
| Coefficiente di carico dinamico, assiale | 30.125,899 lbf |
| Coefficiente di carico statico, assiale | 164.118,705 lbf |
| Numero di giri limite | 600 1/min |
| Coppia di attrito del cuscinetto | 5 Nm |
| Bearing friction torque at 5 1/min | 3,687 ft-lbs |
| text.product.weight | 18,078 lbs |
| Diametro primitivo dei fori di fissaggio nell'anello interno | 7,638 in |
| Diametro primitivo dei fori di fissaggio nell'anello esterno | 10,236 in |
| Diametro dei fori di fissaggio dell'anello interno | 0,276 in |
| Diametro della lamatura dei fori di fissaggio | 0,433 in |
| Profondità della lamatura dei fori di fissaggio | 0,244 in |
| Numero dei fori di fissaggio nell'anello interno | 46 |
| Diametro fissaggio fori anello esterno | 0,276 in |
| Numero dei fori di fissaggio nell'anello esterno | 45 |
| Quantità pitch | 48 |
| Angolo di separazione | 7,5 ° |
| Foro di estrazione filettato | M8 |
| Numero dei fori di estrazione filettati | 3 |
| Coppia di serraggio della vite | 10,324 ft-lbs |
| Numero delle viti di trattenuta | 2 |
| Axial and radial runout, measurement standard; Measured on mounted bearing, with ideal adjacent construction. | 0,00016 in |
| Altezza superficie di contatto anello esterno | 0,827 in |
| Massimo diametro del bordo dell'anello interno | 9,65 in |
| Larghezza dell'anello esterno | 0,591 in |
| Température de fonctionnement min. | -22 °F |
| Temperatura d’esercizio max. | 248 °F |
| Rigidezza assiale della posizione cuscientto | 9.400 N/µm |
| Rigidezza radiale della posizione cuscinetto | 5.000 N/µm |
| Rigidezza al ribaltamento della posizione cuscinetto | 46.000 Nm/mrad |
| Rigidezza assiale della serie di corpi volventi | 13.500 N/µm |
| Rigidezza radiale della serie di corpi volventi | 5.300 N/µm |
