Specifiche tecniche
| Diametro albero (mm) | 36.513 |
| Larghezza, totale (mm) | 107.95 |
| Altezza centrale (supporto ritto) (mm) | 69.85 |
| Distanza tra i centri dei fori bullone (mm) | 193.675 |
| Diametro foro (cuscinetto) (mm) | 45.125 |
| Coefficiente di carico dinamico (kN) | 39 |
| Coefficiente di carico statico di base (kN) | 13.4 |
| Velocità limite (r/min) | 8500 |
| Tipo di supporto | Supporto ritto |
| Configurazione supporto | In due metà |
| Disposizione di montaggio | Albero passante/estremità albero |
| Numero di fori bullone per dispositivi di fissaggio | 2 |
| Tipo di foro per bullone di fissaggio | Fusione |
| Tipo di tenuta del supporto cuscinetto | Labirinto |
| Tipo di cuscinetto volvente | Cuscinetto orientabile a sfere |
| Configurazione cuscinetto | Su bussola di trazione |
| Anello di arresto | Con |
| Coperchio di estremità | Opzionale |
| Materiale, supporto | Ghisa |
| Foro di rilubrificazione | Con |
| Ingrassatore | Con |
| Unità del sistema | Dimensioni in pollici |
| Peso netto prodotto (kg) | 8.68 |
| Codice eClass | 23-05-16-01 |
| Codice UNSPSC | 31171511 |
Accessori e strumenti consigliati
SAF 609
Supporti per cuscinetti
1309 EKTN9
Cuscinetti orientabili a sfere
SNW 9X1.7/16
Bussole di trazione
LER 17
Accessori per supporti cuscinetto
SR-11-9
Accessori per supporti cuscinetto
SR-1609
Accessori per supporti cuscinetto
EPR 3
Accessori per supporti cuscinetto
TER 17
Accessori per supporti cuscinetto
TER 17 V
Accessori per supporti cuscinetto
Prodotti correlati

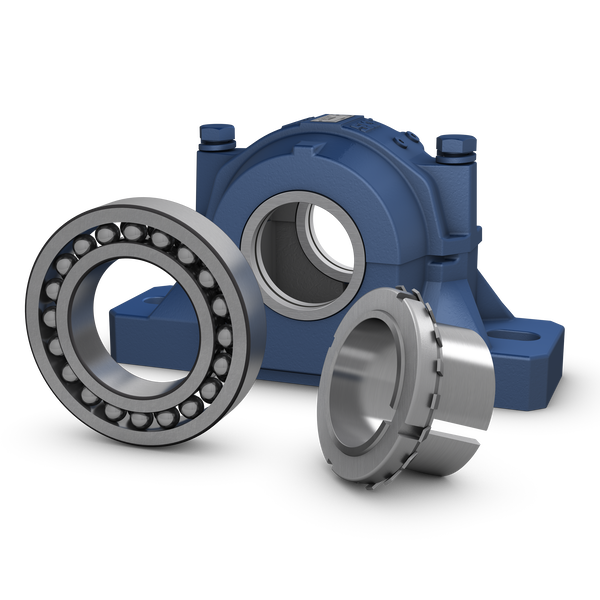

SKF SAF 1609
