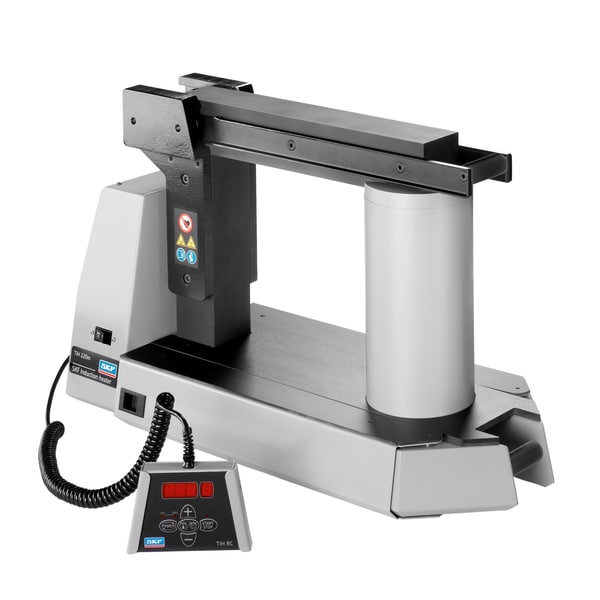

Manutenzione e monitoraggio TIH 220M/MV
Large induction heater
Tipo Manutenzione e monitoraggioRichiesta offerta
Specifiche tecniche
| Larghezza area operativa (mm) | 250 |
| Gioghi standard per diametro foro minimo del pezzo di lavorazione | 60, 100 mm |
| Gioghi opzionali per diametro foro minimo del pezzo di lavorazione | 40 mm |
| Dimensioni (L x P x H) | 290 x 750 x 440 mm |
| Esempio di prestazioni di riscaldamento (cuscinetto, peso, temperatura, tempo) | 23172 CC/W33, 220 kg, 110 °C, 20 min |
| Applicazioni consigliate | Fans and blowers;Compressors;Roller conveyors;Bearing houses;Gear boxes;Electrical motors;Pump installations;Engines |
| Tipo | Induction heater, workshop floor |
| Series | TIH 220m |
| Heating method | Induction, low frequency |
| Suitable for mounting | Sì |
| Suitable for dismounting | No |
| Solid workpiece weight (max, mounting) (kg) | 150 |
| Bearing weight (max) (kg) | 300 |
| Workpiece bore diameter (mounting) (mm) | 600, 40 |
| Workpiece outer diameter (mm) | 1100, 52 |
| Power consumption (max) (kVA) | 11.5 |
| Workpiece width (max) (mm) | 250 |
| Workpiece cross section height (max) (mm) | 255 |
| Altezza area operativa (mm) | 255 |
| Diametro bobina (mm) | 140 |
| Tipo del giogo principale | Giogo scorrevole, 70 x 70 mm |
| Stoccaggio giogo | Sì, interno |
| Tensione | 400-460 V |
| Frequenza di tensione | 50 / 60 Hz |
| Current (max) (A) | 25 |
| Misurazione della temperatura | Sonda magnetica tipo K |
| Number of temperature sensors | 1 |
| Demagnetisation after heating | Sì |
| Codici guida per gli errori | Sì |
| Protezione dal sovraccarico termico | Sì |
| Bracci di supporto cuscinetto | Sì, pieghevole |
| Display | 7 segment LED display |
| Forced air cooling | No |
| Impostazione alimentazione | 50%, 100% |
| Modalità termometro | Sì |
| Modalità tempo | Sì |
| Pannello di controllo remoto (cablato) | Sì, con display a LED |
| Controllo del tempo di riscaldamento (s) | 3600, 0 |
| Fasi durata di riscaldamento (s) | 6 |
| Controllo della temperatura riscaldamento (°C) | 250, 20 |
| Fasi temperatura di riscaldamento (°C) | 1 |
| Materiale del supporto | Acciaio, poliammide caricata con fibra di vetro |
| Colore | Grigio;Nero |
| Contenuto | Heater, Remote control, Temperature probe (TIH P20), 2 standard yokes (TIH 220-Y67, TIH 220-Y10), 1 pair of heat resistant gloves (TMBA G11) and 1 tube of anti fretting paste (LAGF 3E/0.035) |
| Peso netto prodotto (kg) | 85.4 |
| Codice eClass | 23-05-19-01 |
| Codice UNSPSC | 40101831 |
