Manutenzione e monitoraggio TMIP 7-60

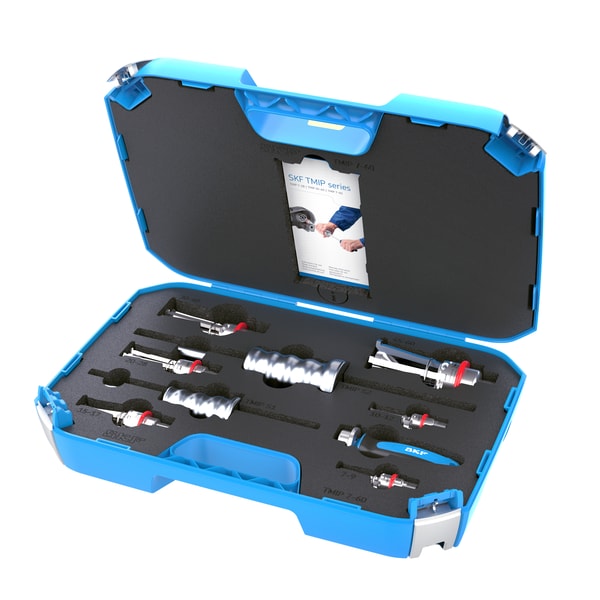

Kit estrattore interno per cuscinetti
Tipo Manutenzione e monitoraggioRichiesta offerta
Specifiche tecniche
| Larghezza di presa interna (mm) | 60, 7 |
| Workpiece width (max) | TMIP E7-9: 10 mm;TMIP E10-12:11 mm;TMIP E15-17: 18 mm;TMIP E20-28: 24 mm;TMIP E30-40: >35 mm; TMIP E45-60: >64 mm |
| Housing depth (max) | TMIP E7-9: 39 mm; TMIP E10-12:45 mm;TMIP E15-17: 55 mm;TMIP E20-28: 60 mm;TMIP E30-40: 97 mm; TMIP E45-60:102 mm |
| Needed free depth behind workpiece | TMIP E7-9: 6 mm; TMIP E10-12: 6 mm;TMIP E15-17: 7.5 mm;TMIP E20-28: 10 mm;TMIP E30-40: 11.5 mm; TMIP E45-60:15 mm |
| Extractor Hexagonal head size | Up to size TMIP E20-28: 15 mm;from size TMIP 30-40: 19 mm |
| Total extractor length | TMIP E7-9: 91 mm; TMIP E10-12: 91 mm;TMIP E15-17: 118 mm;TMIP E20-28: 127 mm;TMIP E30-40: 143 mm; TMIP E45-60:155 mm |
| Slide hammer total length | 417mm;557mm |
| Dimensioni custodia (l x h x w) | 530 x 110 x 360 mm |
| Applicazioni consigliate | Per lo smontaggio di cuscinetti, ingranaggi, pulegge e altri componenti industriali di forma circolare nelle applicazioni industriali, edili e agricole con accoppiamento con interferenza all’interno di un supporto |
| Suitable for workpiece dismounting from a Cylindrical seating (straight shaft) | No |
| Suitable for bearing dismounting from a Tapered seating (conical shaft) | No |
| Suitable for bearing dismounting from a Sleeve (adapter or withdrawal sleeve) | No |
| Suitable for workpiece dismounting from a Blind arrangement (housing with shaft) | No |
| Suitable for workpiece dismounting from a Housing | Sì |
| Suitable for bearing type(s) | Tutti |
| Dismounting force generation | Martello scorrevole |
| Caratteristiche speciali | Con un esclusivo sistema di presa caricato a molla per agevolare l’operazione |
| Total number of extractors in kit | 6x : TMIP E7-9, TMIP E10-12 , TMIP E15-17, TMIP E20-28, TMIP E30-40, TMIP E45-60 |
| Slide hammer weight(s) | 1.0 kg;2.05 kg |
| Total number of sliding hammers in kit | 2x :TMIP S1 e TMIP S2 con manico standard |
| Materiali | Acciai al carbonio medio e acciai legati ingegnerizzati, temprati |
| Movimentazione materiali | Maniglia di apertura: acciaio, Martello scorrevole: elastomero termoplastico |
| Rivestimento | Zincato |
| Contenuto | 6x Estrattori dimensioni da E7-9 a E45-60;2x Martelli scorrevoli, dimensioni S1 ed S2 con manico standard;1x Istruzioni d’uso stampate (in più lingue);1x Custodia di trasporto (dimensione C) |
| Peso netto prodotto (kg) | 8.74 |
| Codice eClass | 23-05-19-01 |
| Codice UNSPSC | 27111712 |
