SKF
Manutenzione e monitoraggio TMHC 110E

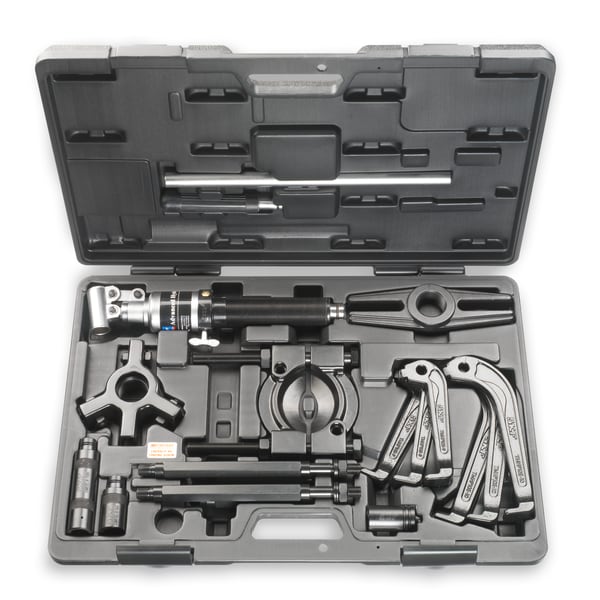

Hydraulic puller kit
Tipo Manutenzione e monitoraggioRichiesta offerta
Specifiche tecniche
| Workpiece outer diameter range, using arms | Set 1: 50 to 110 mm;Set 2: 75 to 170 mm |
| Reach, using arms (max) | Set 1: 65 mm;Set 2: 115 mm |
| Altezza ganascia (mm) | 8 |
| Claw length (mm) | 15 |
| Claw width (mm) | 25 |
| Hydraulic spindle, piston stroke (mm) | 80 |
| Puller adaptor thread | UN 1.5 x 16 tpi |
| Workpiece outer diameter range, using separator | 26 to 160 mm |
| Shaft diameter range, using separator | 20 to 100 mm |
| Reach, using separator (max) | 250 mm, using provided extension rods |
| Total spindle length | 505 mm, incl. 2 available extension pieces |
| Applicazioni consigliate | Per smontare cuscinetti, ingranaggi, pulegge e altri componenti industriali di forma circolare dagli alberi nelle applicazioni industriali, edili e agricole. Opzione per scegliere tra estrattore a ganasce o separatore in base allo spazio attorno al componente. |
| Suitable for workpiece dismounting from a Cylindrical seating (straight shaft) | Sì |
| Suitable for bearing dismounting from a Tapered seating (conical shaft) | Sì |
| Suitable for bearing dismounting from a Sleeve (adapter or withdrawal sleeve) | Sì |
| Suitable for workpiece dismounting from a Blind arrangement (housing with shaft) | No |
| Suitable for workpiece dismounting from a Housing | No |
| Suitable for bearing type(s) | Tutti |
| Dismounting force generation | Mandrino idraulico,TMHS 100 |
| Caratteristiche speciali | Sistema di centraggio e autobloccaggio per una salda presa del componente ;Utilizzabile come estrattore a 2 o 3 bracci, Dotato di 2 differenti kit di bracci, Dotato di vari elementi di prolunga mandrino per adattare rapidamente la portata;Abbinato al separatore consente di impegnare l’anello interno del cuscinetto, per garantire che la forza di estrazione non venga trasmessa attraverso gli elementi volventi;Dotato do aste di prolunga per consentirne l’utilizzo con alberi più lunghi;Mandrino idraulico con valvola di sicurezza integrata per un utilizzo più sicuro |
| Pulling force (max) (kN) | 100 |
| Total number of arms in kit | 2 kit su 3 |
| Arms | Set 1, TMHP 10E-9 with arm length 140 mm;Set 2, TMHP 10E-10 with arm length 190 mm |
| Separator height (mm) | 25 |
| Spindle nose piece | yes, ⌀ 30mm |
| Colore | Nero/Argento |
| Materiali | Acciai legati ingegnerizzati, temprati e bonificati |
| Rivestimento | Fosfatato nero, Mandrino idraulico con parti al cromo trivalente |
| Temperatura di stoccaggio consigliata (°C) | 40, 5 |
| Umidità relativa | max 75% |
| Dimensioni custodia (l x h x w) | 580 x 410 x 70 mm |
| Contenuto | 1 x arm-assembly stand;3 x arms, set 1, TMHP10E-9;3 x arms, set 2, TMHP10E-10;1 x separator set;1 x beam;2 x main rods;2 x extension rods, 125 mm;1 x hydraulic spindle TMHS 100, with handle bar;2 x extension pieces for hydraulic spindle: 50, 100 mm;1 x nosepiece with centre point for hydraulic spindle;IFU;Case |
| Peso netto prodotto (kg) | 15.1 |
| Codice eClass | 23-05-19-01 |
| Codice UNSPSC | 27111712 |
